Im Fokus: Güntner Labs
Güntner betreibt hochmoderne Laboratorien sowohl in Deutschland, an unserem Hauptsitz in Fürstenfeldbruck, als auch in Brasilien, in unserem Werk in Caxias do Sul, sowie einen Simulationsraum in unserer Produktionsstätte in Surabaya, Indonesien. Diese ermöglichen, eine Vielzahl von Tests durchzuführen, um die Leistung unserer Produkte zu validieren, und spielen eine wichtige Rolle bei der kontinuierlichen Entwicklung innovativer neuer Lösungen im Bereich der Kälte- und Kühltechnik.
TESTEN
DIE PRÜFUNG UNSERER PRODUKTE IST UNERLÄSSLICH, UM UNSEREN KUND:INNEN EINE BEWÄHRTE LEISTUNGSGARANTIE BIETEN ZU KÖNNEN.
In den Güntner Labs werden die Produkte auf Herz und Nieren geprüft, damit sich unsere Kund:innen von ihrer Leistungsfähigkeit überzeugen können. „Wir wollen uns nicht auf theoretisches Lehrbuchwissen verlassen”“, sagt Peter Roth, Leiter des Prüflabors in Deutschland. „Lehrbücher können eine Fehlermarge von bis zu 30 % aufweisen, und wir müssen viel genauer sein als das, sowohl für die Bedürfnisse unserer Kund:innen als auch zur Einhaltung unserer Qualitätsstandards.“
„Es ist wichtig, die thermischen Kapazitäten, die wir unseren Kund:innen anbieten, zu garantieren”, fügt er hinzu. „Wenn man Druckverlust- und Wärmeübertragungskorrelationen verwendet, die auf der Forschung anderer beruhen und nicht unbedingt auf unsere Geräte anwendbar sind, kann es passieren, dass man ein Gerät verkauft, das entweder zu groß oder zu klein für den von den Kund:innen gewünschten Wärmeaustauschprozess ist.“
Wir untersuchen nicht nur einzelne Coils und komplette Anlagen, um genaue Maßstäbe für Kapazität und Leistung zu ermitteln, sondern führen auch andere Tests durch, um sicherzustellen, dass unsere Anlagen effizient und mit minimalen Auswirkungen auf die Umwelt arbeiten. Dazu gehören die Überwachung der Schallemissionen, des Korrosionsschutzes und der Abtauvorgänge. Generell sind die Güntner-Ingenieur:innen immer auf der Suche nach Verbesserungsmöglichkeiten für die Geräte.
„Manchmal stellen wir fest, dass schon eine kleine Änderung die Leistung verbessern kann”, sagt Rodolfo Lima, Product Engineering Coordinator bei Güntner in Brasilien. „Wir schauen uns die Bewegung von Flüssigkeiten und Luft durch einen Wärmetauscher an, um auch kleine Möglichkeiten zur Verbesserung der Effizienz zu finden.”
F&E
Die Labs sind auch ein Ort, an dem Güntner innovative neue Lösungen entwickeln und testen kann. In den letzten Jahren haben wir uns insbesondere auf den Einsatz von natürlichen Kältemitteln konzentriert. Es wurde viel daran gearbeitet, die benötigte Kältemittelmenge in einem natürlichen Kältemittelsystem zu reduzieren und neue Rohrgeometrien zu entwickeln.
Während der Covid-19-Pandemie haben wir in unserem deutschen Labor erforscht, wie kurzwellige ultraviolette Strahlung in einem Luftkühler eingesetzt werden kann, um Bakterien und Viren in einem Kühlraum zu vernichten. Wir fanden heraus, dass 99,9 % aller in der Luft befindlichen Keime innerhalb weniger Stunden abgetötet werden konnten. Das Ergebnis war der bahnbrechende Güntner Cubic VARIO Luftkühler mit UV-C-Lampen.
In Brasilien war die ursprüngliche Motivation für den Bau eines Labors die Erprobung des revolutionären neuen Güntner ECOSS Verdunstungsverflüssigers aus Edelstahl. „Der ganze Grund für den Bau des EC-LAB war, dass wir an eine globale Anwendung dachten“, sagt Lima. „Mit dem Labor konnten wir sicherstellen, dass das neue Produkt überall funktioniert und die Anforderungen des Marktes erfüllt.“
GÜNTNERS LABOR IN DEUTSCHLAND
VORREITER BEI NATÜRLICHEN KÄLTEMITTELN

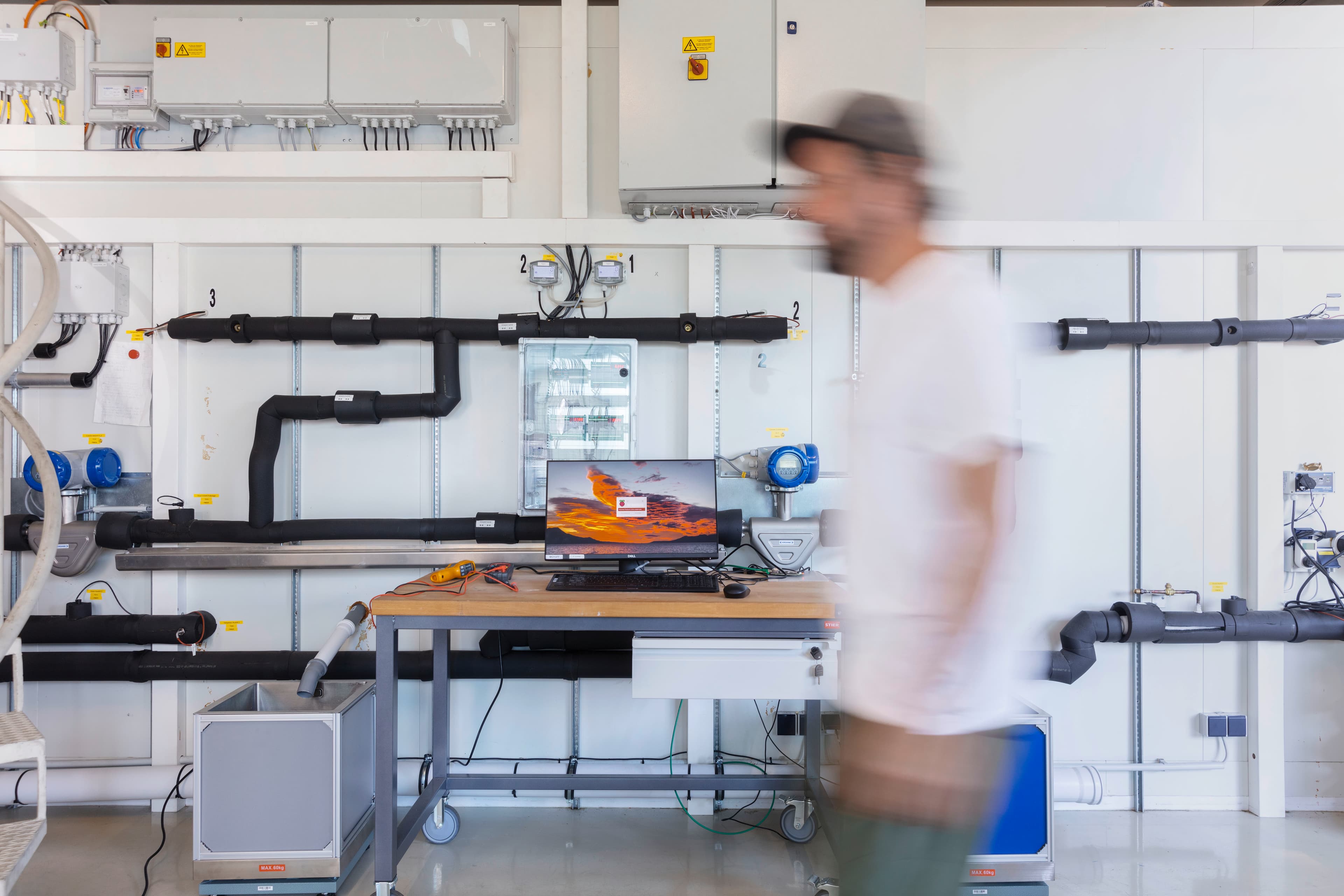

Güntner ist seit langem führend in der Kälteindustrie, wenn es darum geht, den Einsatz von umweltfreundlichen natürlichen Kältemitteln zu fördern. Daher ist es nicht verwunderlich, dass wir auch bei der Prüfung mit natürlichen Kältemitteln führend sind. Seit 2016 ist unser Labor in Fürstenfeldbruck sowohl mit einer Kohlendioxidanlage als auch mit einer Ammoniakanlage ausgestattet. Das bedeutet, dass die Leistung und Kapazität von Lamellen und ganzen Geräten mit beiden Kältemitteln über eine breite Palette von Parametern genau gemessen werden kann.
„Sowohl CO₂ als auch Ammoniak haben sehr spezifische thermophysikalische Eigenschaften, die in der Vergangenheit kaum untersucht wurden", sagt Roth. „Um die Thermodynamik unserer Wärmeübertrager genau berechnen zu können, ist es sehr wichtig, dass wir das genaue Verhalten der Kältemittel verstehen."
Die veröffentlichte wissenschaftliche Literatur bietet Daten zu den luftseitigen Eigenschaften, die jedoch aufgrund von Produktionsunterschieden mit erheblichen Unsicherheiten behaftet sind. Um genauere Ergebnisse zu erhalten, werden der Wärmeübergangskoeffizient und der Druckabfall einzelner Spulen gemessen und dann in einer riesigen, viele Jahre zurückreichenden Datenbank erfasst. „Das ist einmalig“, sagt Roth. „Kein anderes Unternehmen und keine Universität hat ein so detailliertes Wissen über die Eigenschaften von Lamellensystemen. “
Anschließend werden ganze Einheiten getestet: Temperatur, Druck und andere Variablen werden in verschiedenen Betriebsumgebungen für einzelne Einheiten gemessen, entweder mit CO₂ oder mit Ammoniak. Aus den Testdaten können dann zuverlässige Korrelationen abgeleitet werden, um genau vorherzusagen, wie die Geräte unter verschiedenen Bedingungen arbeiten werden.
„Wenn die Kund:innen zum Beispiel sagen, dass sie ein Gerät brauchen, das bei 44 °C Hitze auf einem Dach im Nahen Osten steht, können wir anhand der Korrelationen, die wir aus unseren Testergebnissen erstellt haben, genau sagen, welches Gerät benötigt wird, wie groß es ist, wie viele Ventilatoren es braucht und so weiter“, sagt Roth.
SCHALL
Zuverlässige Daten zur Schallemission können für Kund:innen, die Geräte im Freien aufstellen wollen, zum Beispiel in einem Wohngebiet oder in der Nähe eines Krankenhauses, entscheidend sein. Das deutsche Labor von Güntner verfügt über eine breite Palette von Spezialgeräten, um die Schallemissionen zu messen und sicherzustellen, dass sie den gesetzlichen Normen entsprechen. Außerdem hat es Zugang zu nahe gelegenen Hallräumen und schalltoten Räumen.
KORROSION
Es ist von entscheidender Bedeutung, dass die Güntner Geräte resistent gegen mögliche Korrosion sind. Das Labor in Fürstenfeldbruck verfügt über ein spezialisiertes chemisches Labor, in dem grundlegende Analysen durchgeführt werden können, darunter pH- und Leitfähigkeitsmessungen, Untersuchungen der chemischen Beständigkeit und die Vorbereitung von Korrosionsproben für weitere Analysen. Für die Salzsprühnebelprüfung von Rohrschlangen, Lamellen, Rohren und Gehäuseteilen wurden zwei Spezialschränke eingerichtet, und für die Analyse metallografischer Proben wird modernste Digitalmikroskopie eingesetzt.
DEFROST
Das Abtauen ist im Kühlprozess von entscheidender Bedeutung, denn es verhindert die Ansammlung von Eis und erhält die Effizienz. Fürstenfeldbruck verfügt über eine eigene Abtaukammer, in der die Geräte getestet werden, um sicherzustellen, dass der Abtauprozess gleichmäßig abläuft und ein Minimum an Energie verbraucht wird, während das gesamte Eis von der Spule entfernt wird. Dies gilt sowohl für bestehende Geräte als auch für Geräte, die sich in der Entwicklung befinden.
DAS EC-LAB VON GÜNTNER IN BRASILIEN
GEBAUT FÜR INNOVATION

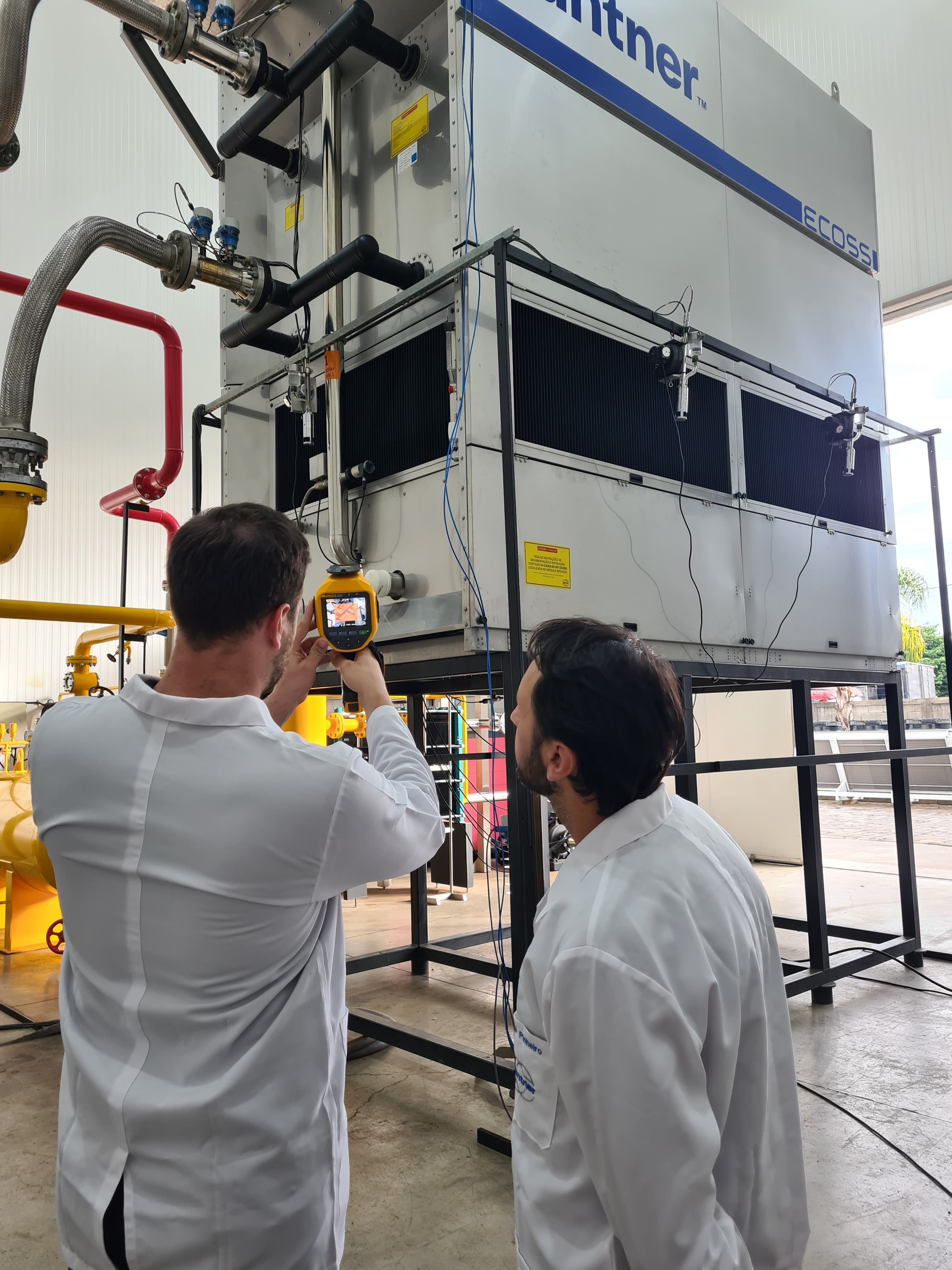

Wie bereits erwähnt, wurde das Güntner Labor in Caxias do Sul, Brasilien, ursprünglich gebaut, um ein revolutionäres neues Produkt zu testen: den ECOSS Verdunstungsverflüssiger aus Edelstahl. ECOSS bedeutete eine Wende für eine Branche, in der umweltschädliche verzinkte Metalle die Norm waren. Um dieses neue, zu 100 % recycelbare Produkt umfassend zu testen, war ein kühner Schritt erforderlich: der Bau eines neuen Labors in Form des riesigen, 215 m² großen EC-LAB.
Da der ECOSS rund um den Globus verkauft werden soll, musste sichergestellt werden, dass es unter allen möglichen Bedingungen optimal funktionieren kann. Das 2012 eröffnete EC-LAB ist in der südlichen Hemisphäre einzigartig, weil es mit modernster Technologie und Instrumentierung Wetterbedingungen überall auf der Welt simulieren kann.
Das Labor hat auch eine wichtige Rolle bei der Entwicklung des ECOSS gespielt. „Als wir zum ersten Mal über das Konzept nachdachten, waren wir besorgt, dass es sehr teuer werden würde", sagt Lima. „Aber das EC-LAB hat uns geholfen, mehr Wissen zu erlangen und die Kosten wettbewerbsfähig zu gestalten.“
Das Labor testet nicht nur weiterhin neue Generationen von ECOSS sondern hat auch zur Entwicklung innovativer neuer Kühllösungen beigetragen, die mit ECOSS verbunden sind: ECOSS Ressource, eine IoT-App, die es Nutzer:innen ermöglicht, Entscheidungen auf der Grundlage von Betriebsdaten zu treffen, und ein wassersparendes automatisches Spülsystem.
Heute führt das EC-LAB Prüfungen für das gesamte Güntner Portfolio an Verdunstungs-, Adiabatischen und luftgekühlten Wärmeaustauschern durch und ist auf Ammoniak-, Wasser- und Glykolsysteme spezialisiert. Es spielt auch eine Schlüsselrolle bei der Entwicklung neuer Produkte: Vor kurzem arbeitete es mit den Teams in Mexiko, den USA und Brasilien an der Entwicklung des neuen Güntner High Density Adiabatic Verflüssiger und Rückkühler, der eine überlegene Effizienz bietet und gleichzeitig Wasserverschwendung und Umweltverschmutzung vermeidet.
GÜNTNERS SIMULATIONSRAUM IN INDONESIEN
Der Simulationsraum in unserer Produktionsstätte in Surabaya ist seit zehn Jahren in Betrieb und ermöglicht es uns, Produkte für bestimmte Regionen und Kund:innen auf dem APAC-Markt zu testen und zu entwickeln. So haben wir beispielsweise auf eine Anfrage aus Japan hin einen Abtau-Rollladenventilator und eine Wasser Abtauung für die APO-Region entwickelt. Der Raum kann auf bis zu -25 °C gekühlt werden und wird auch dazu verwendet, die Bedingungen zu simulieren, wenn auf einer Baustelle ein Problem auftritt.
„Wenn Produkte neue Anforderungen erfüllen, ist es für uns wichtig, dass wir die genauen Einsatzbedingungen simulieren können, bevor wir sie freigeben“, sagt Andri Sanjaya, Produktingenieur bei Güntner.
